一、适用范围：
1、公称直径： 100 mm ≤DN≤1800mm
2、孔径比β：0.30≤β≤0.80
3、公称压力：PN≤6.4MPa
4、精度：1级
二、安装要求：

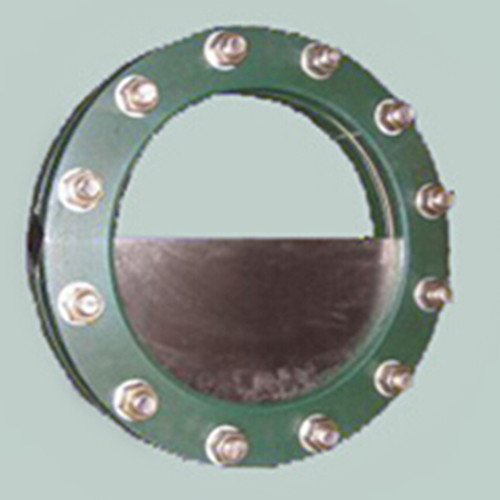

??? 1、圆缺孔板只适用于安装在水平或倾斜管道上，不能在垂直管道上使用，被测流体中含有固体颗粒时，缺口应处于下方，如果液体中有气体析出，则缺口应置于上
??? 2、取压管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，取压法兰上的取压孔与管道上的取压孔对准。?
??? 3、节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。
