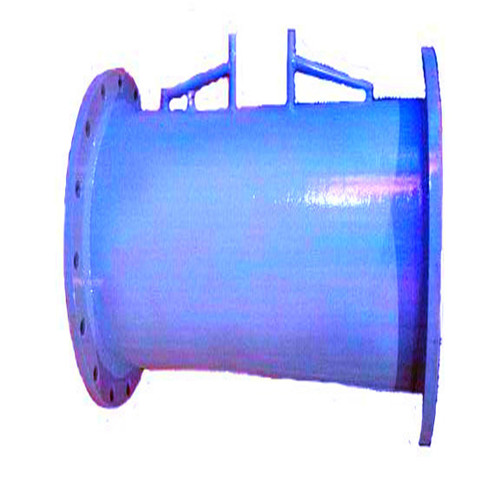

V锥形流量计（亦称内锥流量计、锥形流量计、V锥）是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置。它是一种新型的高精度差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性00000000000强的优点，其锥形节流的物理结构避免了传统差压流量计的局限性。可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
a 公称通径: DN=40mm～2000mm
b 公称压力：PN ≤20Mpa
c 流量不确定度：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
d 重复性：±0.2％；±0.5％
e 安装仪表处的直管段长度：上游0.5～2D，下游0～1D
